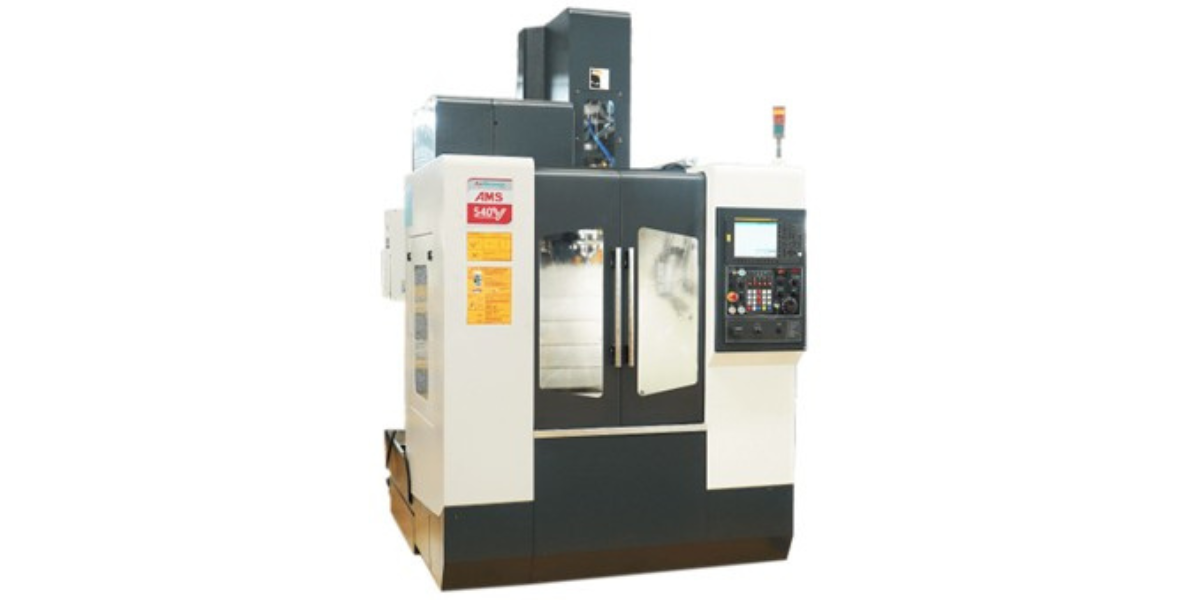

Centro de mecanizado compacto y de alta velocidad
Nuestro centro de mecanizado destaca por su diseño ergonómico, versatilidad y alto rendimiento. Equipado con husillos de bolas de precisión y guías de rodillos LM en los tres ejes, garantiza una máxima precisión y productividad en cada operación. Además, incorpora cambiadores de palets tipo lineal y rotativo, ideales para optimizar los tiempos de carga y descarga, incrementando así la eficiencia del proceso productivo.
ESPECIFICACIONES
CARRERAS
Eje X
(mm)
500
Eje Y
(mm)
400
Eje Z
(mm)
450
MESA
Capacidad de carga……………………..400 Kg
Dimensiones………………………………..750 x 400 mm
HUSILLOS
Tipo de cono…………………………………Std. BT – 40/Opt. BBT-40
Velocidad Standard……………………….60 – 6000 Rpm
Velocidad Opcional……………………….Hasta 12000 Rpm
Potencia (continua / 15 Min) ………….5.5 / 7.5 kW
CAMBIADOR AUTOMÁTICO DE HERRAMIENTAS
Bolsas para Herramientas Std./Opt……24
Max. Diámetro Herramienta……………..80/155 mm
Max. Peso Herramienta…………………..8 Kg
Max. Largo de Herramienta…………….250 mm
Tipo de Sistema…………………………….Doble Brazo
Precisión según Norma ISO 230 – 2
Posicionamiento con decodificador rotativo…0.010 mm
Repetibilidad…………………………………………..±0.003 mm
Datos de Instalación
Peso Neto Máquina…………………………………3200 Kg
Dimensiones Máquina L x F x A………………..170 x 280 x 250
Mando CNC Standard (opcional)……………….FANUC 0I MF Plus ( SIEMENS 828D / MITSUBISHI M80)
Opciones
Cambiador APC para 2 paletas
Tamaño de cada paleta……………………………600 x 400 mm
Carga max. sobre la paleta………………………250 Kg
